产品信息

名称型号：PXK

防爆等级：Ex d e mb px  IIC T4Gb

                 Ex mbD tD A21 IP65 T130℃

额定电压：380V-220V

额定电流：1-630A

产品尺寸：根据客户要求定制大小

防护等级：IP54 IP55 IP65 IP66

产品材质：304、316不锈钢/Q234碳钢/ZL102铝

适用范围

1、1区、2区危险场所

2、IIA、IIB、IIC爆炸性气体环境

3、户内、户外(IP65、IP66*)

4、温度组别: T1~T4

5、本产品适用于化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程等爆炸性环境中，三相四线制(380V/220V)交流配电系统及所有弱电系统

产品特点

1、防爆原理：介质隔离点燃源

2、可安装元件：各种普通的检测仪表、分析仪表、 显示仪表、监视器、微电脑触摸屏、大功率变频器以及普通电器元件，对用户内装电器元件基本不受限制。

3、产品解析：柜体、自控系统、布气系统、报警系统、配电系统组成。

 (柜体由正压腔和副腔组成，副腔内装自控系统、报警系统及用户的进出电缆；正压腔内装用户的配电系统元件)

4、结构多样：箱式、琴台式和柜式结构 (柜式又分为上下结构和左右结构;箱式一般采用钢板焊接而成，表面喷塑，前开门操作；琴台式和柜式其柜架采用标准型材焊接，表面喷塑，对其各接合面都经过了特殊的密封处理；前开门操作后开门维修。钢板材料一般选用GB710-88冷轧钢板，也可根据用户要求选用GB3280-84不锈钢材质)

5、按进气方式分类：通风型、补偿型

(通风型为不间断连续供气，正压腔内装元件的工作热量可随 气路带走，具有很好的散热功能;补偿型为间断性供气，正压 腔有良好的密封性,耗气量小)

6、用户须提供气源，要求为：净化空气或氮气,气 源压力为: 0.2MPA ~ 0.8MPA

(通常用户现场的仪表风均可满足要求。也可根据用户要求， 我公司为其设计自供气系统)

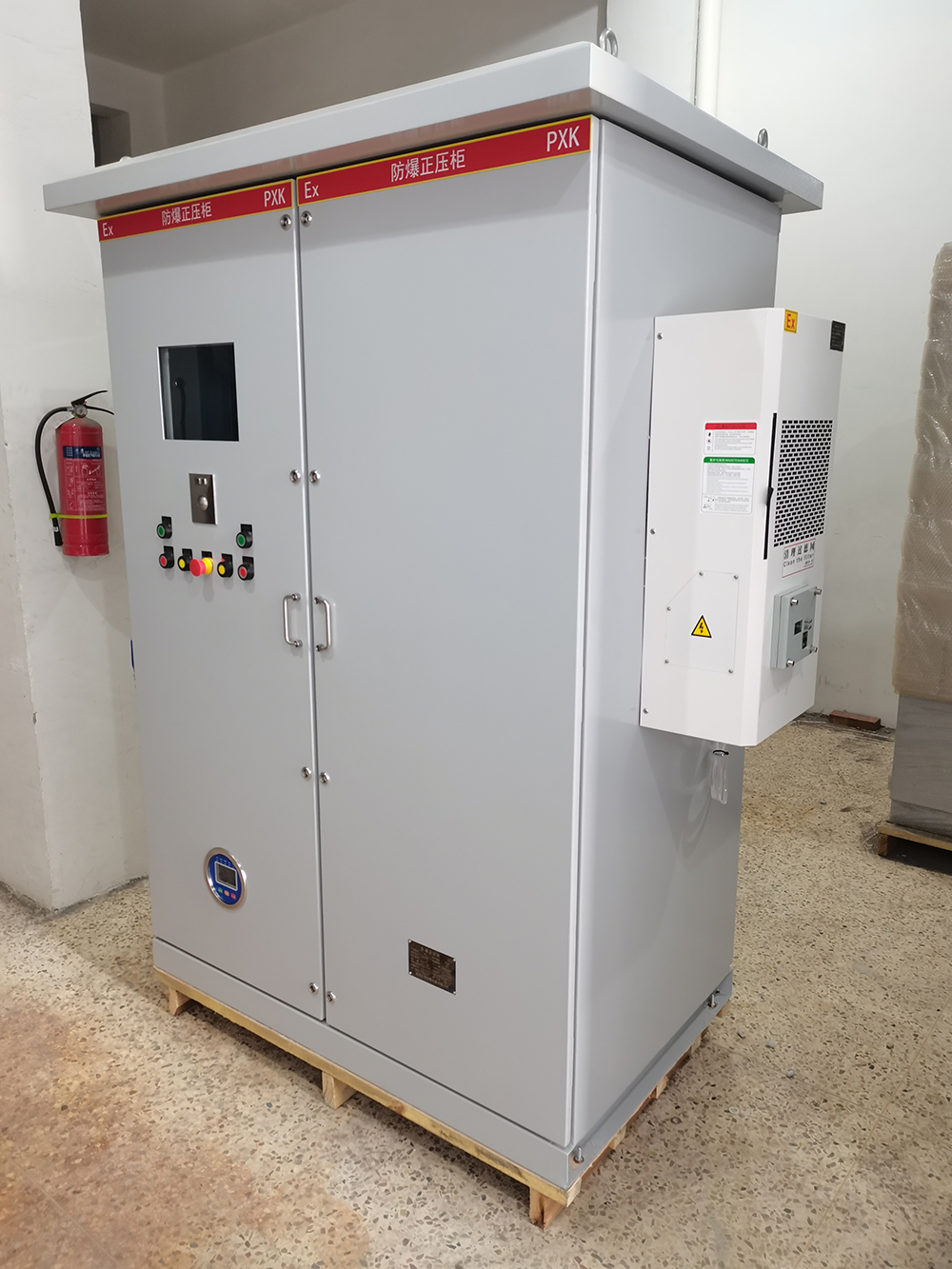

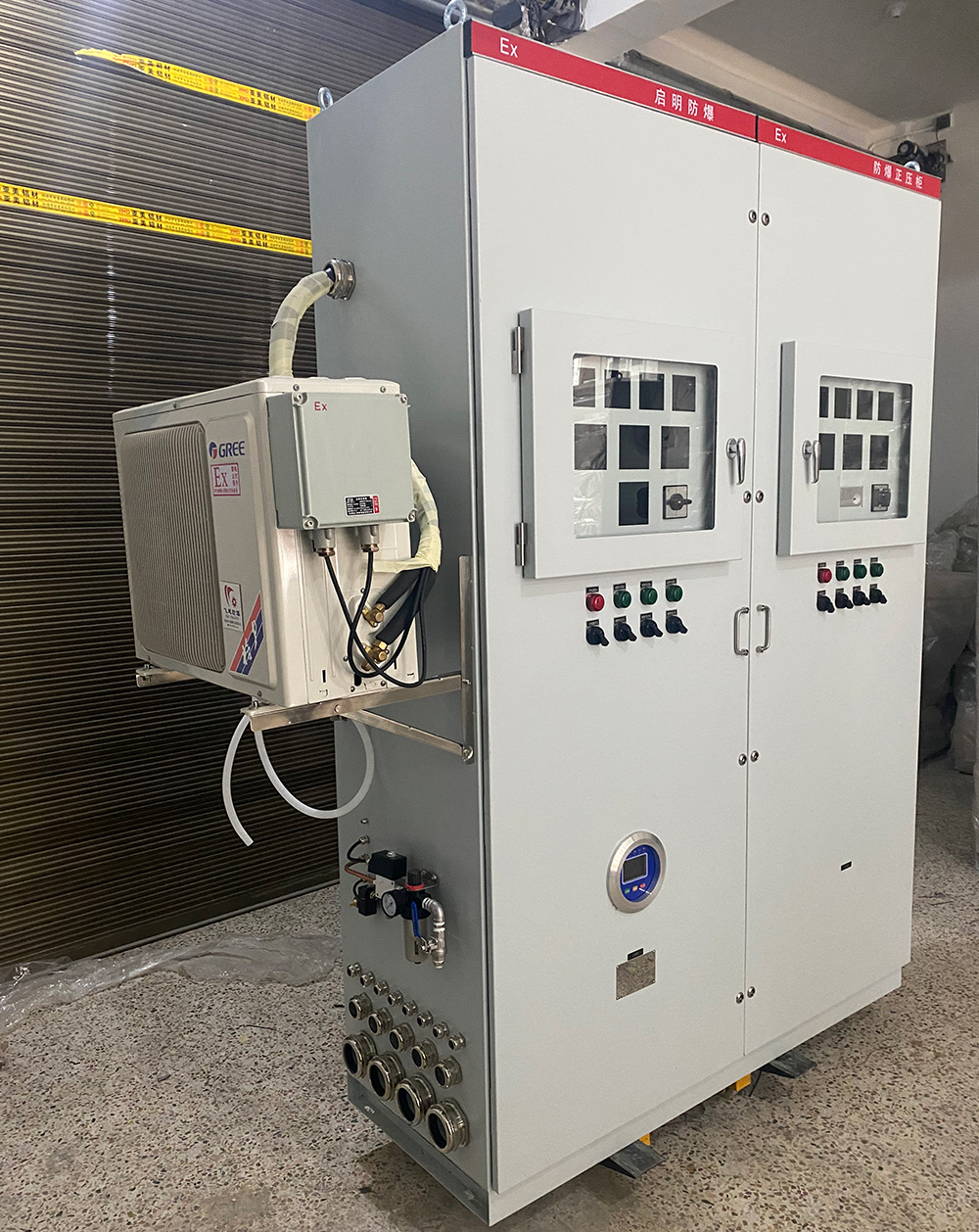

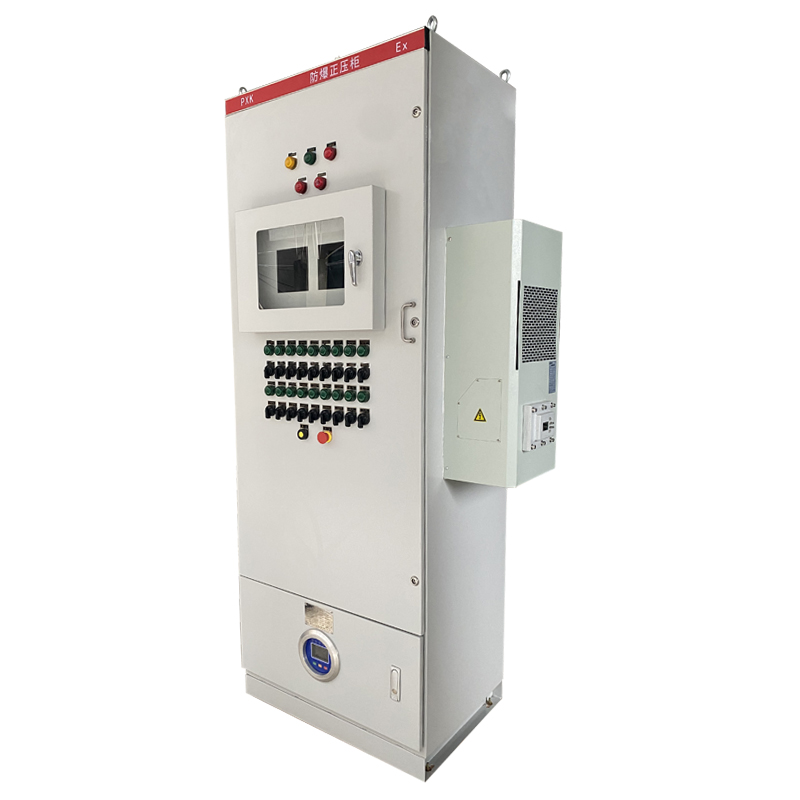

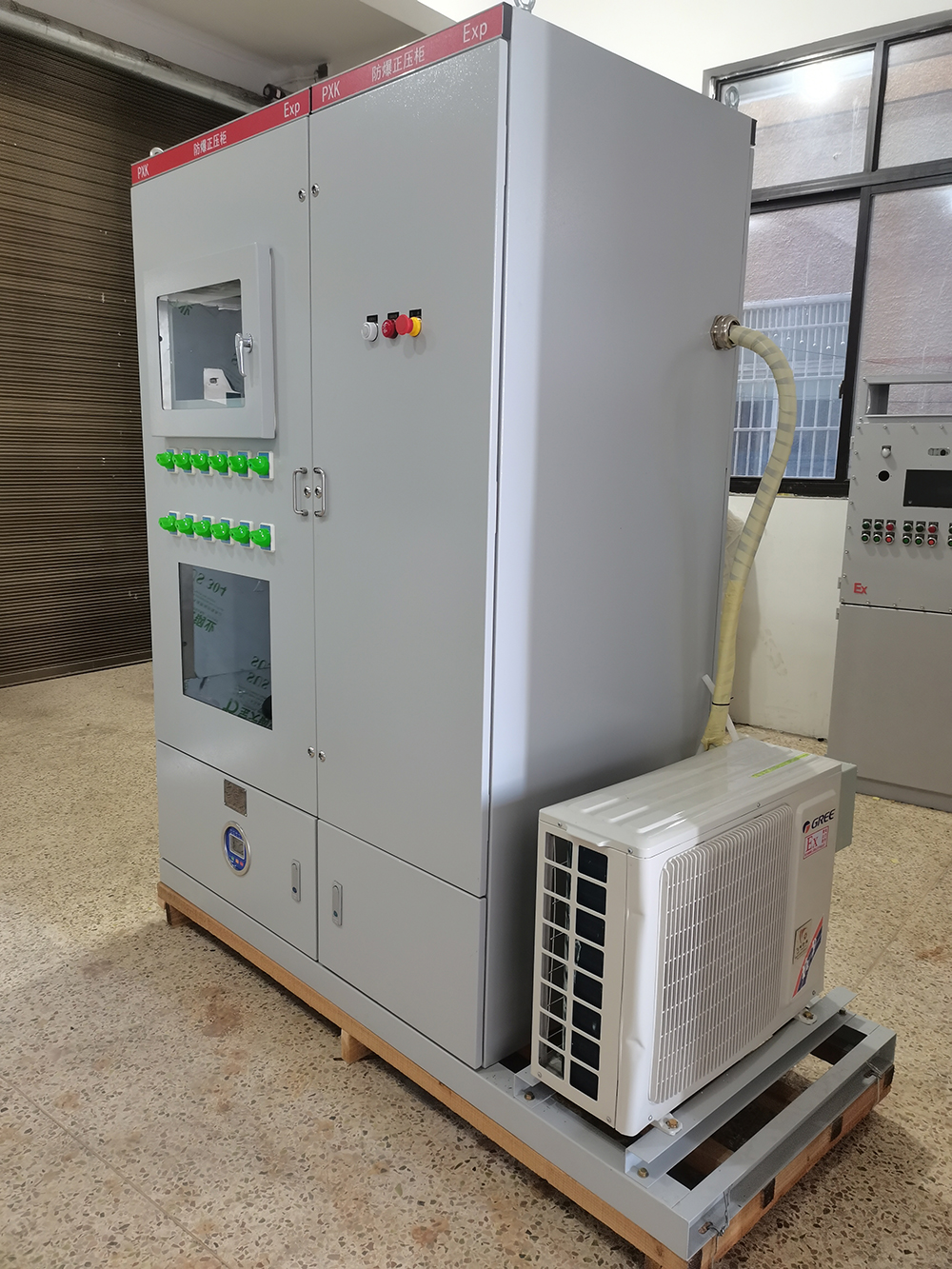

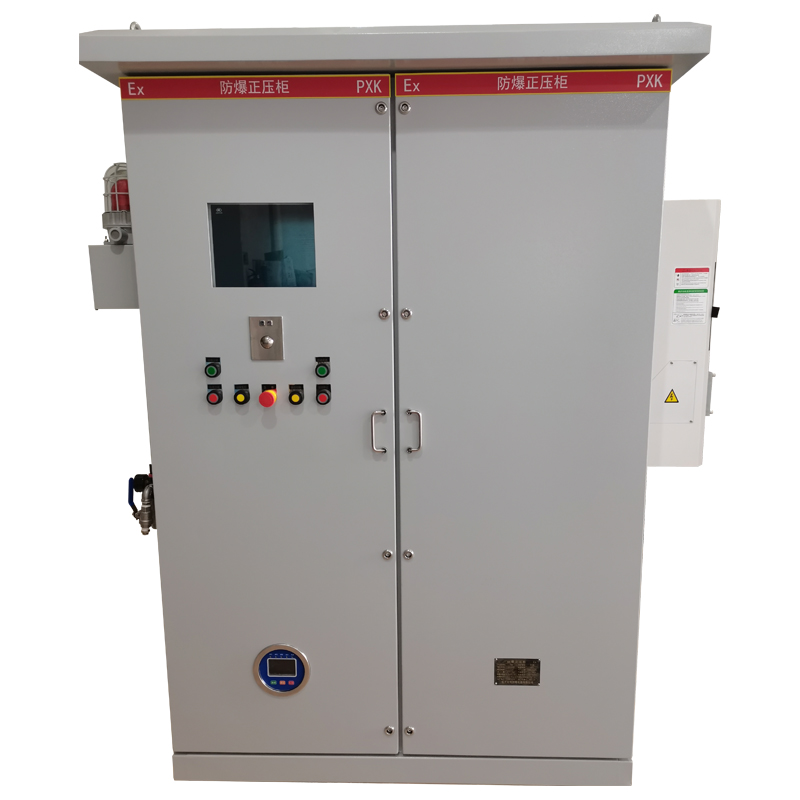

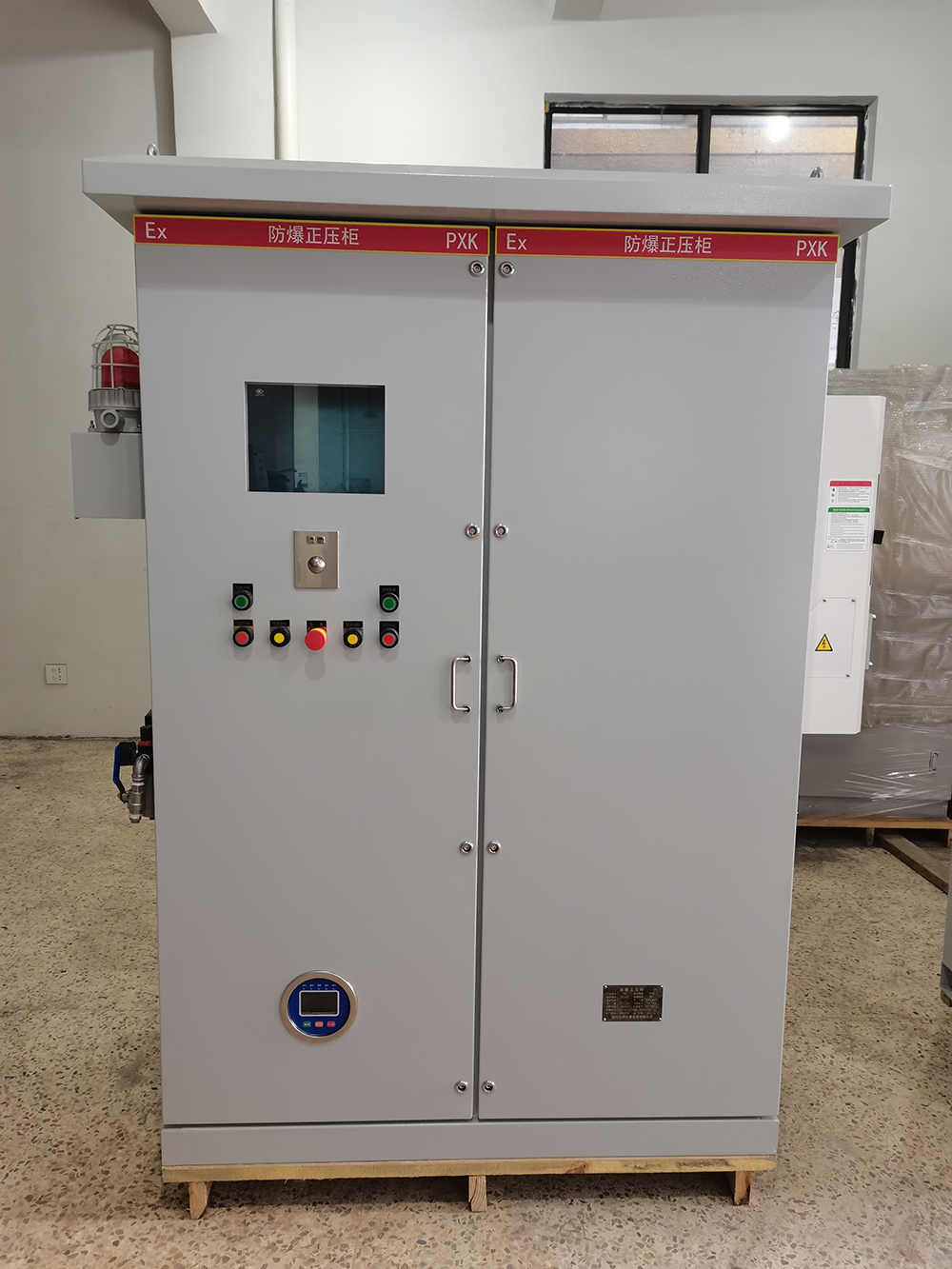

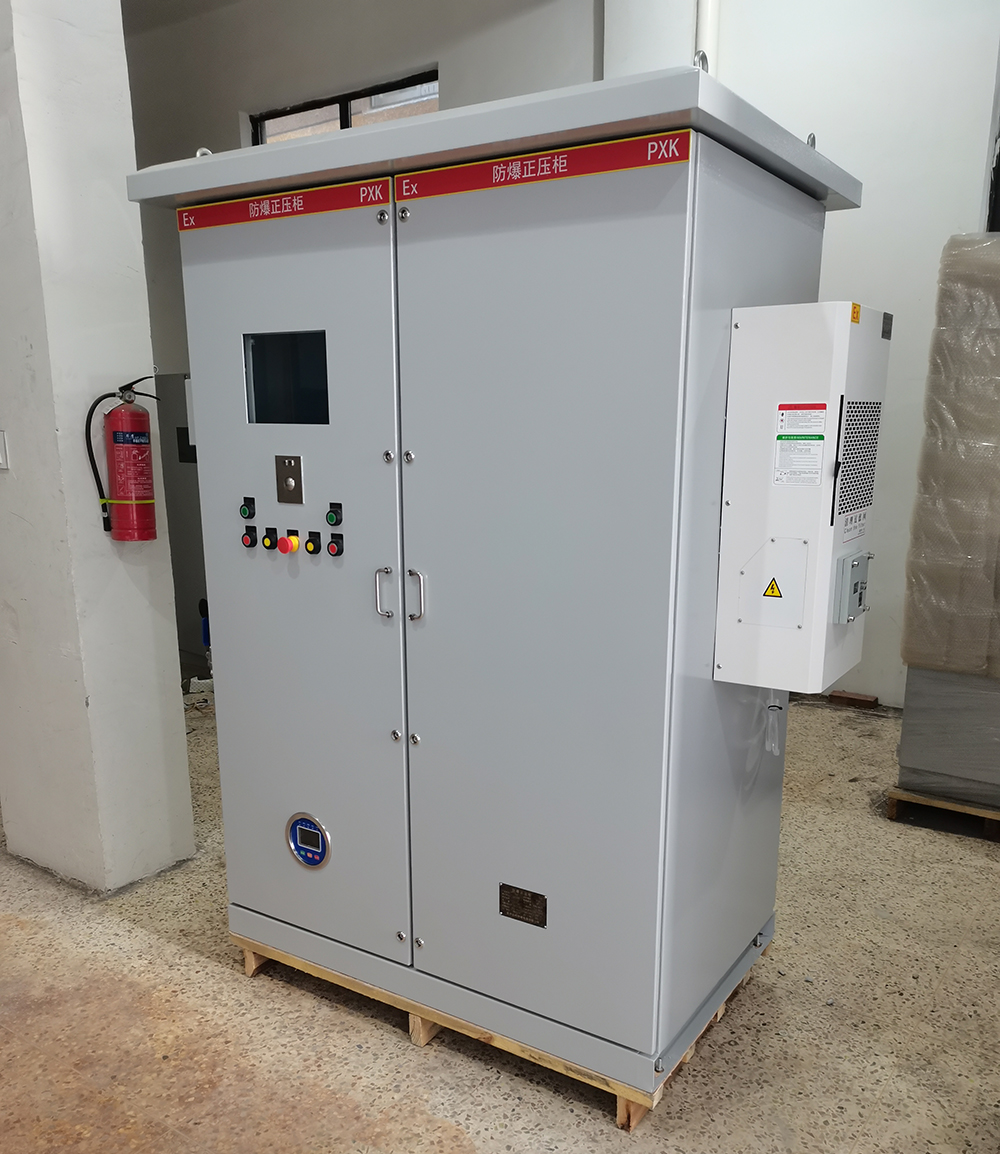

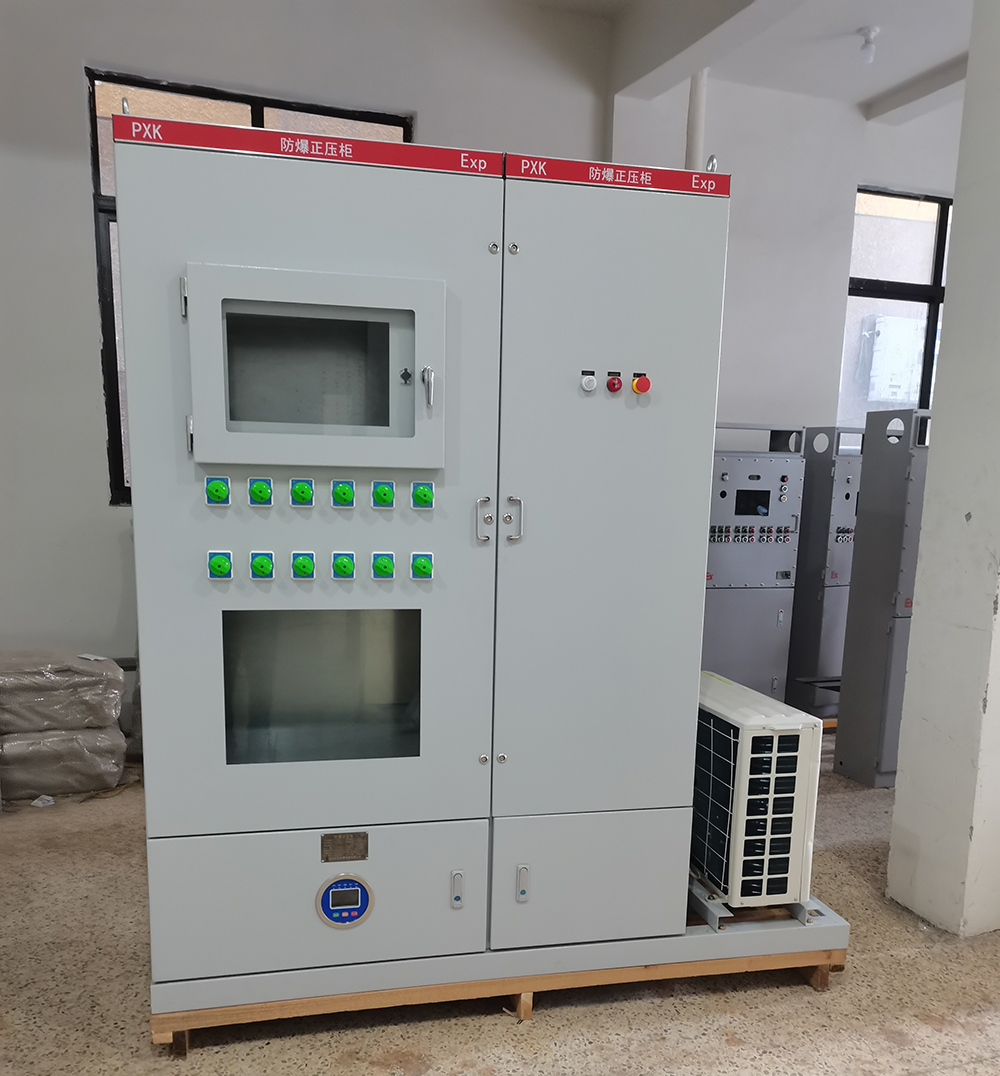

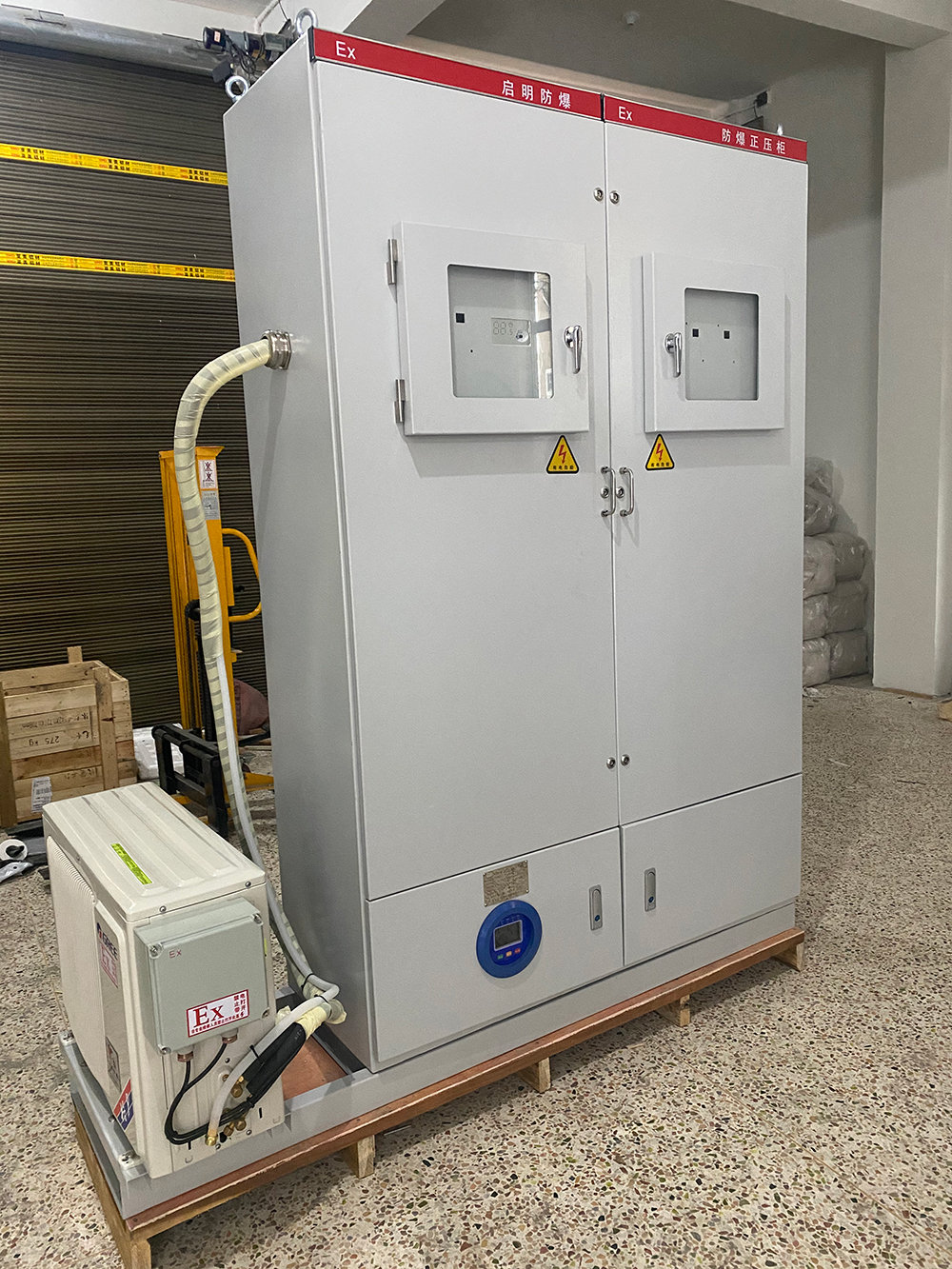

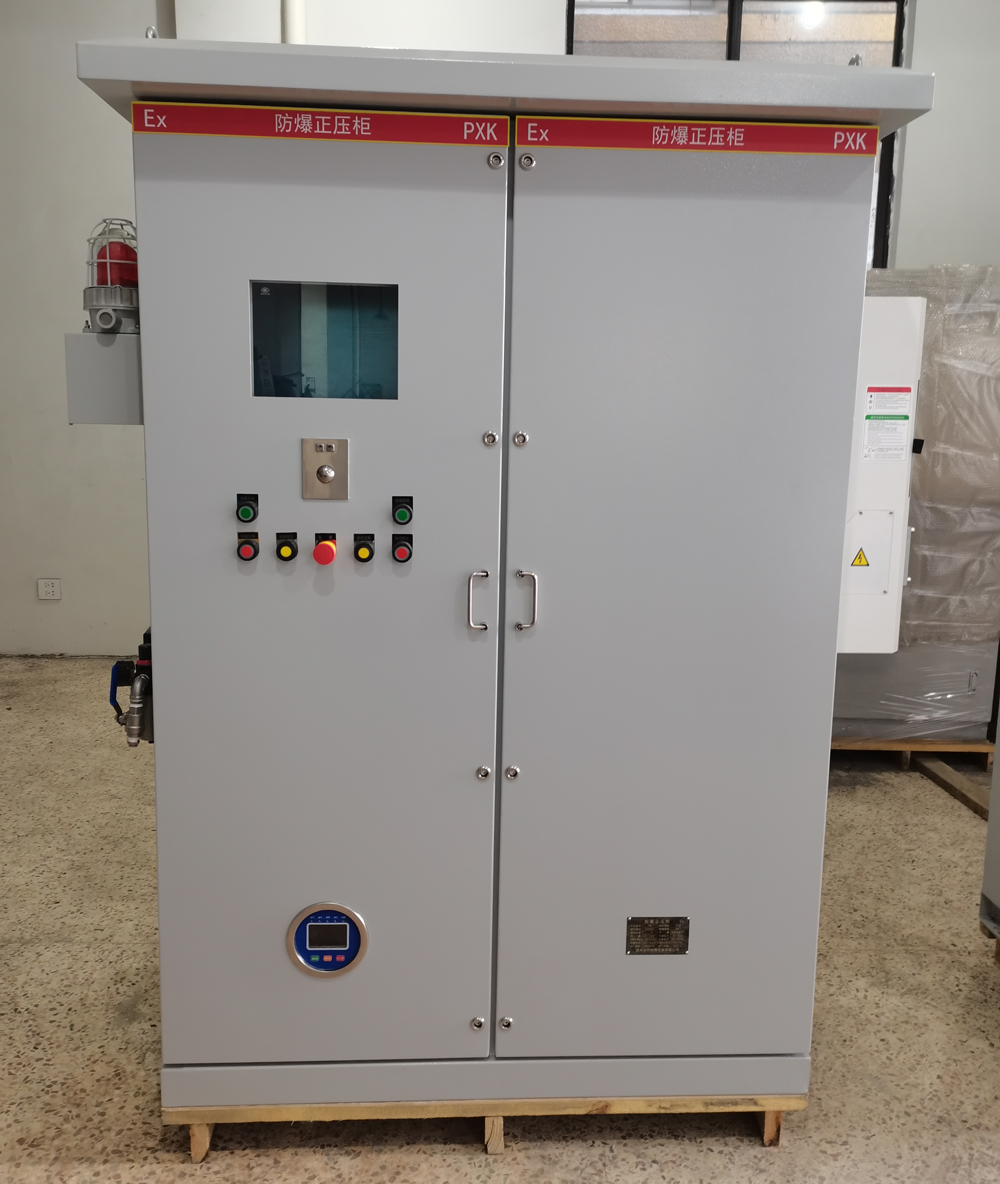

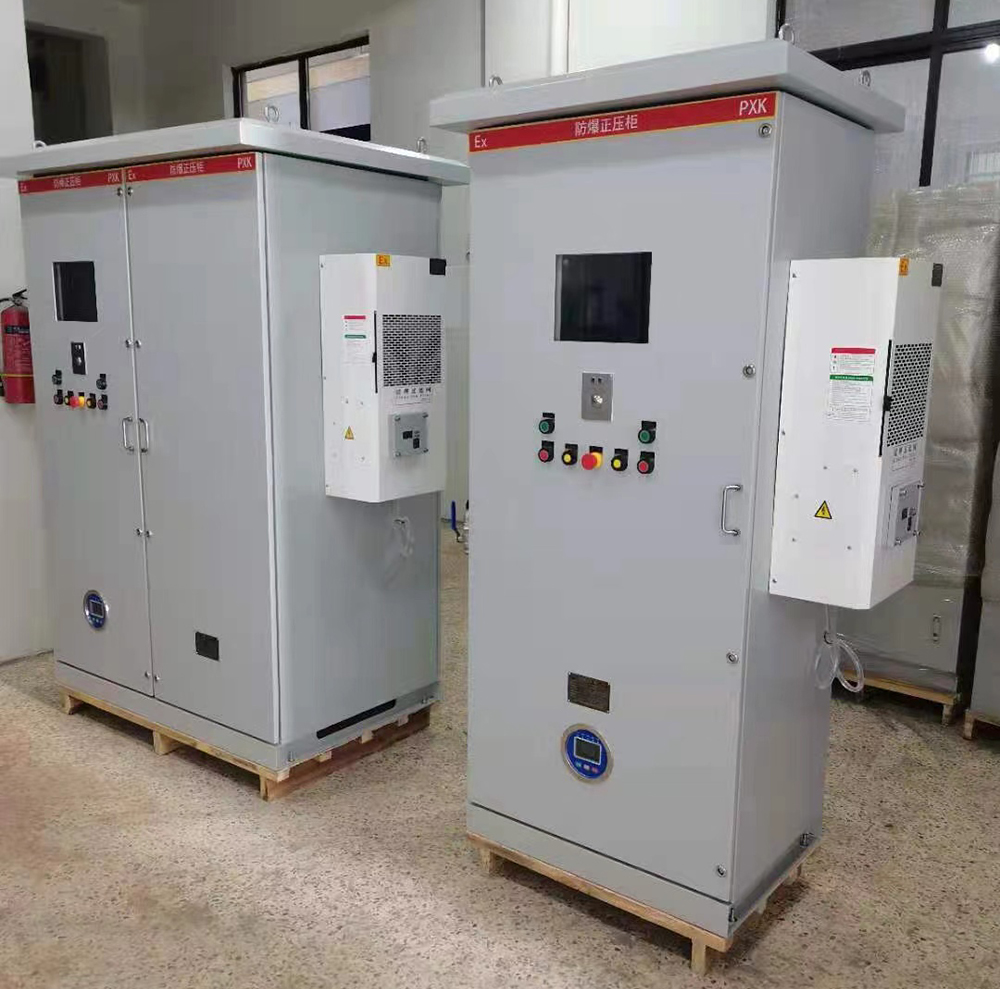

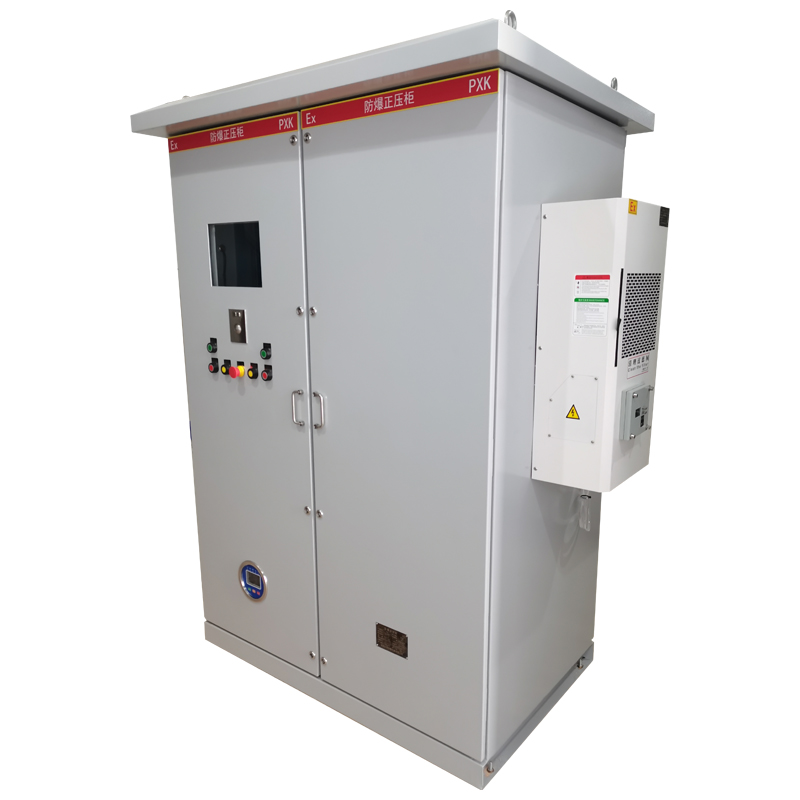

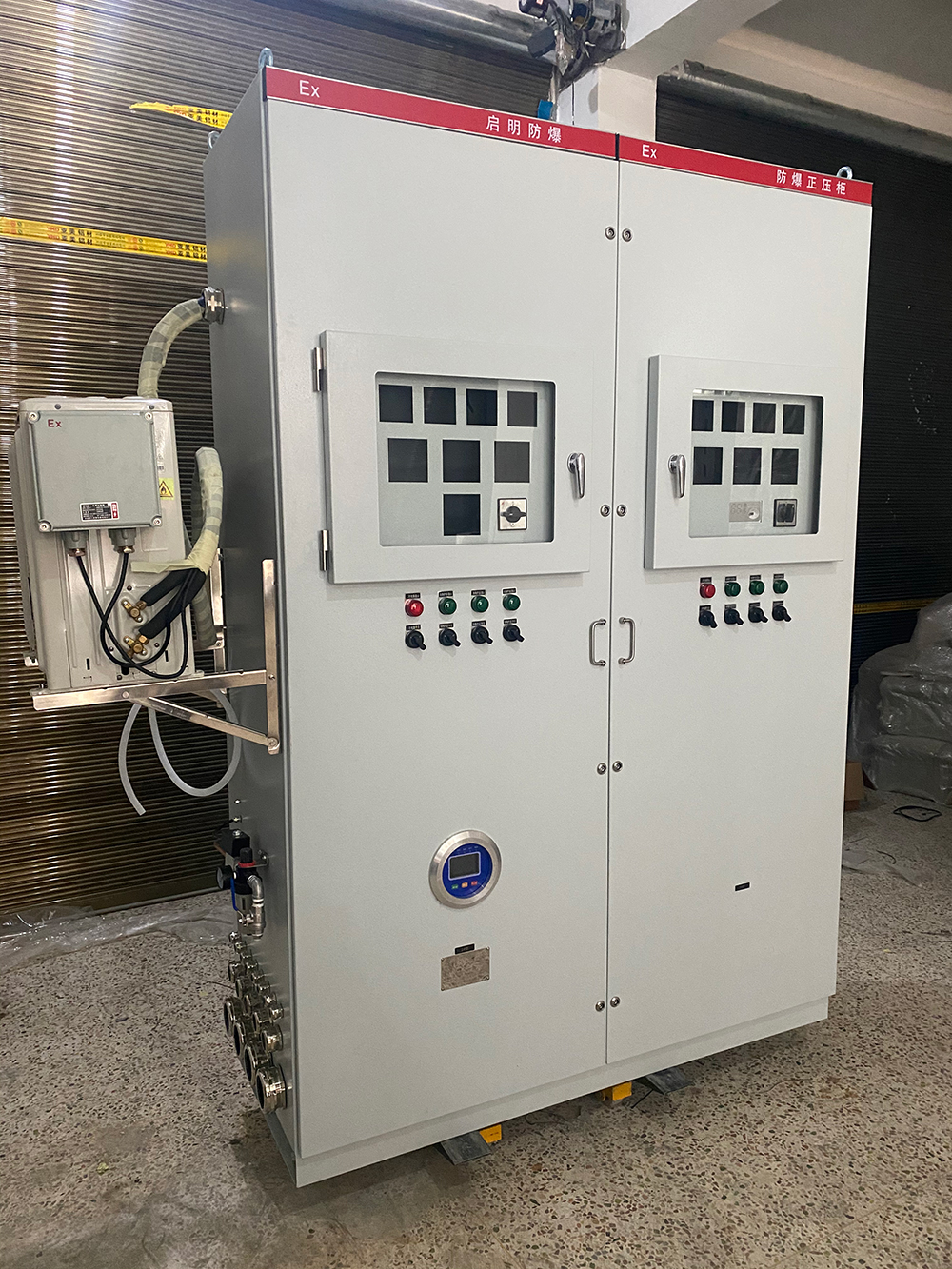

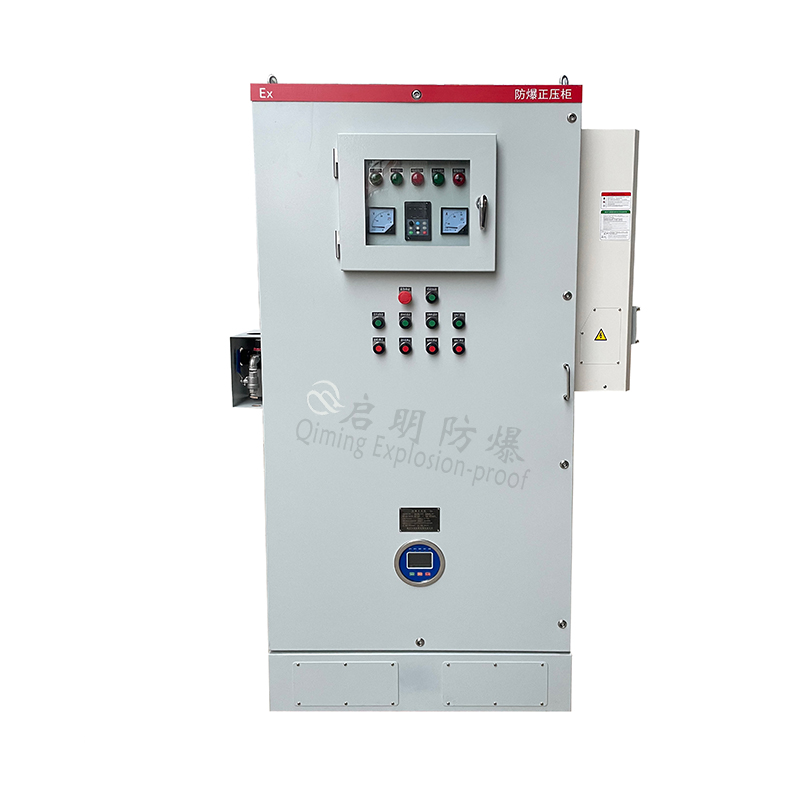

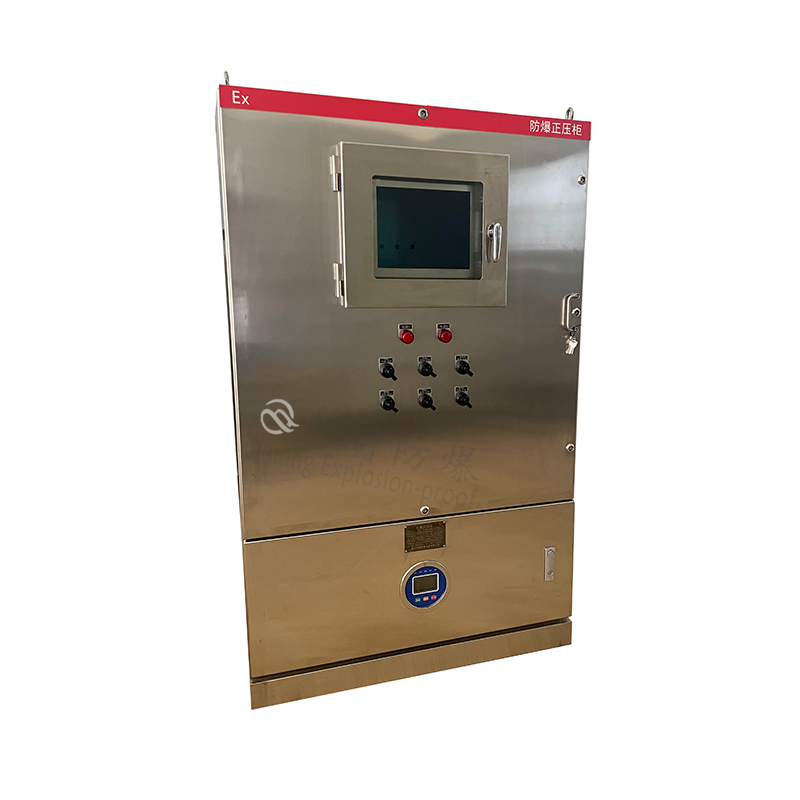

防爆正压柜空调柜产品实物展示

注：本产品可以根据客户的要求、建议设计出合理的布局方案

防爆正压柜正压原理

本产品是通过防爆仪表箱内的智能单片机控制系统与气体压力控制系统匹配,将洁净、安全的压缩空气或惰性气体引入正压腔，完成吹扫柜体内部的可燃性气体或粉尘，并能够维持正压腔内一定的压力，使正压腔内形成微正压，阻止外界危险气体或粉尘的进入，达到防爆的目的。

运行要素

● 稳定，安全的气源（通常的仪表压缩空气就能满足要求）；

● 具有较高密封性能的箱体；

● 一套高质量、高可靠性的正压控制系统。
